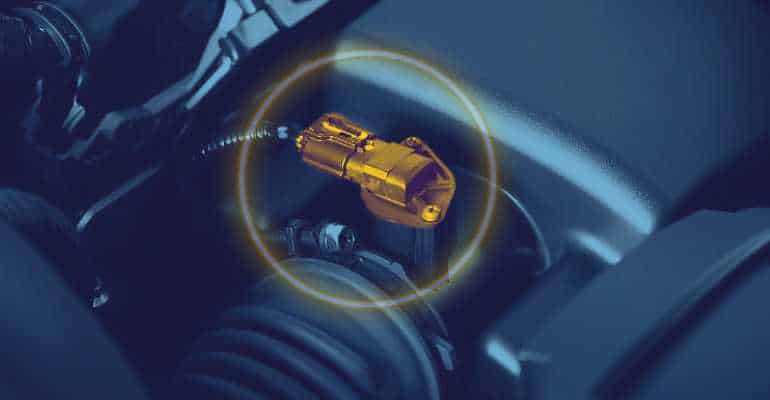

Medir el sensor MAF o sensor de flujo de masa de aire (MAF, por sus siglas en inglés: Mass Air Flow) es una necesidad crítica en los sistemas de gestión electrónica de motores de combustión interna.
La función principal de este sensor, es medir con precisión la cantidad de aire que ingresa al colector de admisión, generando una señal de voltaje analógica que la Unidad de Control Electrónico (ECU) interpreta para optimizar la combustión.
¿Cómo opera el Sensor MAF de acuerdo al tipo de sensor ?

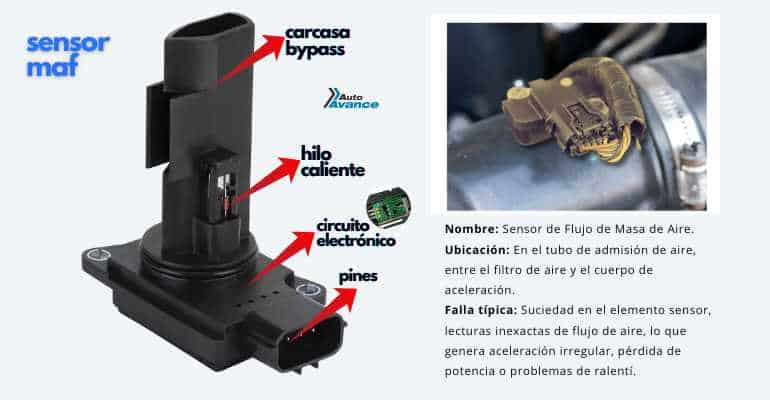

Este sensor, a diferencia del sensor MAP, opera generalmente bajo dos tecnologías principales: el hilo caliente (hot wire) o la película caliente (hot film), ambas basadas en principios termoeléctricos.
En el caso del hilo caliente, un filamento de platino o aleación resistiva se mantiene a una temperatura constante (típicamente 100-200 °C por encima de la temperatura ambiente) mediante un circuito de retroalimentación electrónica.
Cuando el aire pasa sobre el hilo, lo enfría, reduciendo su resistencia eléctrica. El circuito compensa este enfriamiento aumentando la corriente para mantener la temperatura, y esta corriente se traduce en un voltaje proporcional al flujo de aire.
En sensores de película caliente, una capa delgada de material resistivo depositada sobre un sustrato cerámico cumple una función similar, pero con mayor durabilidad y menor susceptibilidad a vibraciones.
A mayor flujo de aire, mayor es el enfriamiento, lo que resulta en un incremento del voltaje de salida (generalmente en un rango de 0 a 5 V en sistemas de 5 V, o hasta 12 V en algunos diseños avanzados).
Medir el Sensor MAF ¿ Cómo es la señal generada por el sensor MAF?
La señal generada por el MAF, es procesada por un módulo de acondicionamiento dentro del propio sensor, que incluye un amplificador operacional y un conversor de corriente a voltaje.
Esta señal analógica es enviada a la ECU, donde un convertidor analógico-digital (ADC) la digitaliza para su uso en algoritmos de control en tiempo real. La ECU ajusta parámetros como el tiempo de inyección de combustible, el avance del encendido y la presión del turbocompresor (si aplica), asegurando una relación aire-combustible óptima (idealmente 14.7:1 para gasolina en condiciones estequiométricas).
Variaciones de Voltaje, y Diagnóstico Avanzado del Sensor MAF
Cuando vayas a medir el sensor MAF, te darás cuenta, que el voltaje de salida varía dinámicamente según la carga del motor y las condiciones de operación, reflejando el flujo másico de aire en gramos por segundo (g/s). A continuación, se detallan los rangos típicos y su significado:
- Ralentí (0.7-1.2 V): En esta condición, el flujo de aire es mínimo (2-5 g/s en motores pequeños), ya que la mariposa del acelerador está casi cerrada. El voltaje bajo indica una corriente reducida en el circuito del hilo caliente, con el sensor operando en su rango inferior de sensibilidad.
- Aceleraciones leves (1.5-2.5 V): Con un flujo moderado (10-20 g/s), el enfriamiento del sensor aumenta, incrementando la señal de salida. Aquí, la respuesta del MAF debe ser lineal para garantizar una mezcla precisa.
- Aceleraciones medias (2.5-3.5 V): El flujo sube a 20-40 g/s, y el voltaje refleja una mayor demanda de aire. La estabilidad de la señal es crítica para evitar fluctuaciones en la inyección.
- Máxima carga (4.5-5.0 V): En condiciones de aceleración total o alta carga (50-150 g/s o más, dependiendo del motor), el MAF alcanza su límite superior. Un diseño bien calibrado asegura que el sensor no sature antes de medir el flujo máximo.
Interpretaciones de los resultados probando el Sensor MAF
Si el voltaje presenta inconsistencias (oscilaciones erráticas, caídas súbitas o valores fuera de rango), se pueden sospechar fallos electrónicos o mecánicos.
Entre las causas electrónicas están: un circuito de calentamiento defectuoso, ruido eléctrico en la línea de señal (interferencias EMI), o un fallo en el ADC de la ECU. Mecánicamente, fugas en el sistema de admisión (post-MAF) reducen el flujo detectado, mientras que obstrucciones previas (como un filtro de aire sucio) limitan el aire entrante.
Un análisis avanzado requiere un osciloscopio para observar la forma de onda de la señal: una respuesta ideal es suave y proporcional al régimen del motor, mientras que picos o caídas indican problemas.
