En el Modulo de Control Electrónico (ECM) hallamos unos circuitos integrados el cual son los encargados del procesamiento de datos, estos circuitos integrados son 2 elementos fundamentales en la ECM, los cuales son la memoria y el procesador. Estos componentes reciben la información enviada por los sensores, la analizan y luego envían señales a los actuadores para mejorar el funcionamiento del motor. En este artículo se estudiaran las características de las memorias y los procesadores en el cual tengamos una forma de identificarlos, no se entrara en detalles en cuanto a su operación.
Dentro de la amplia gama de Memorias que vienen montadas en los modulos de control electronicos automotrices (ECM, PCM) se pueden establecer tres Grupos bien definidos. De los cuales los podemos identificar teniendo en cuenta sus características físicas, estas memorias pueden ser de tipo DIL, memoria tipo PLCC y memoria tipo SOP.

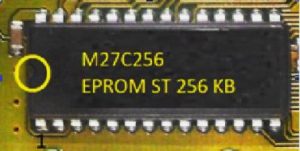

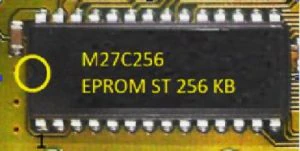

MEMORIA TIPO DIL: Este encapsulado fue unos de los primeros usados para los autos equipados con inyección electrónica desde el año 1990. Como se aprecia en la figura este posee 2 líneas con patas o pines de acceso, estas pueden ser de 28 o 32 pines. Una marca o muesca se puede observar en su encapsulado, esta marca la podemos tomar como una guía para orientarnos con respecto a su numeración, esta guía nos indicara la ubicación del pin 1 de la memoria. También encontraremos una ventana en el medio del componente el cual nos indica que podemos borrar los datos de la misma con rayos ultravioletas.

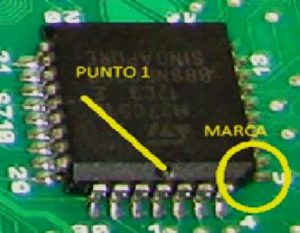

MEMORIA TIPO PLCC: Este encapsulado fue el segundo utilizado por las terminales automotrices, él mismo cuenta con un tamaño reducido y la configuración de sus patas envuelve los 4 lados a diferencia de su antecesor (DIL) la cantidad de patas puede ser de 32, 44, 48 patas. Lo particular de esta configuración es que las patas o pines se encuentran hacia adentro y su montaje es superficial a la placa madre. Esto simplifica el tamaño que ocupa en la placa madre y también aporta mayor capacidad en su interior. Este tipo de memorias se borran eléctricamente. Sobre un lateral posee una marca que nos indica la posición pin 1. Pueden ser encontradas montadas directamente sobre la placa como también sobre un zócalo.

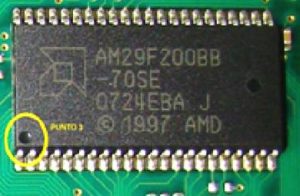

MEMORIA TIPO SOP: Este encapsulado es uno de los más utilizados en la actualidad, posee una capacidad de almacenamiento de 2 hasta 32 megas en el uso automotriz, este encapsulado logro tanto en su costo, como en capacidad y espacio un compromiso adoptado por los fabricantes de electrónica automotriz. La cantidad de pines utilizados es de 44 o 48 terminales, también posee una marca el cual nos indica la posición del pin 1. Esta Memoria puede borrarse eléctricamente.
Los microprocesadores son circuitos integrados que simplemente ejecutan instrucciones de propósito general, trabajan con un programa de instrucciones que son proporcionadas por un programador. Este programa le dice al microprocesador que realice largas secuencias de acciones muy simples para lograr tareas útiles como las pensadas por el programador. Cuentan con dispositivos de entrada y de salida, los dispositivos de entrada proporcionan información del mundo exterior al sistema, la mayoría de entradas del microprocesador pueden procesar sólo señales de entrada Digital, al mismo nivel de voltaje que el de la fuente de alimentación.
Un nivel de 0 Voltios equivale a la masa del circuito y el nivel positivo de la fuente de alimentación es típicamente de 5 Voltios. Se usan dispositivos de salida para comunicar la información o acciones del sistema con el mundo exterior, la mayoría de las salidas son señales de nivel lógico digital, que se usan para manejar LEDs o dispositivos eléctricos como relays o actuadores.
